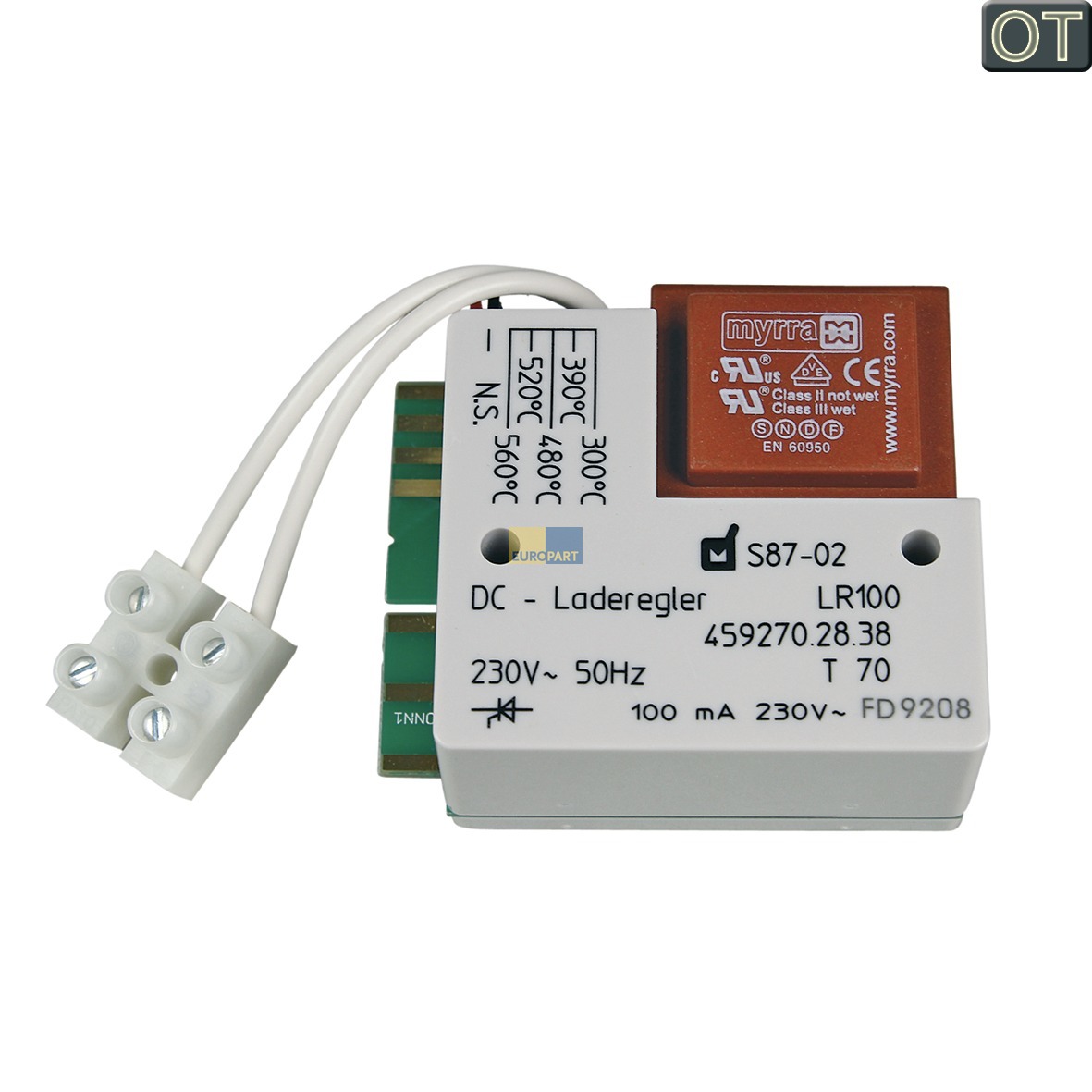

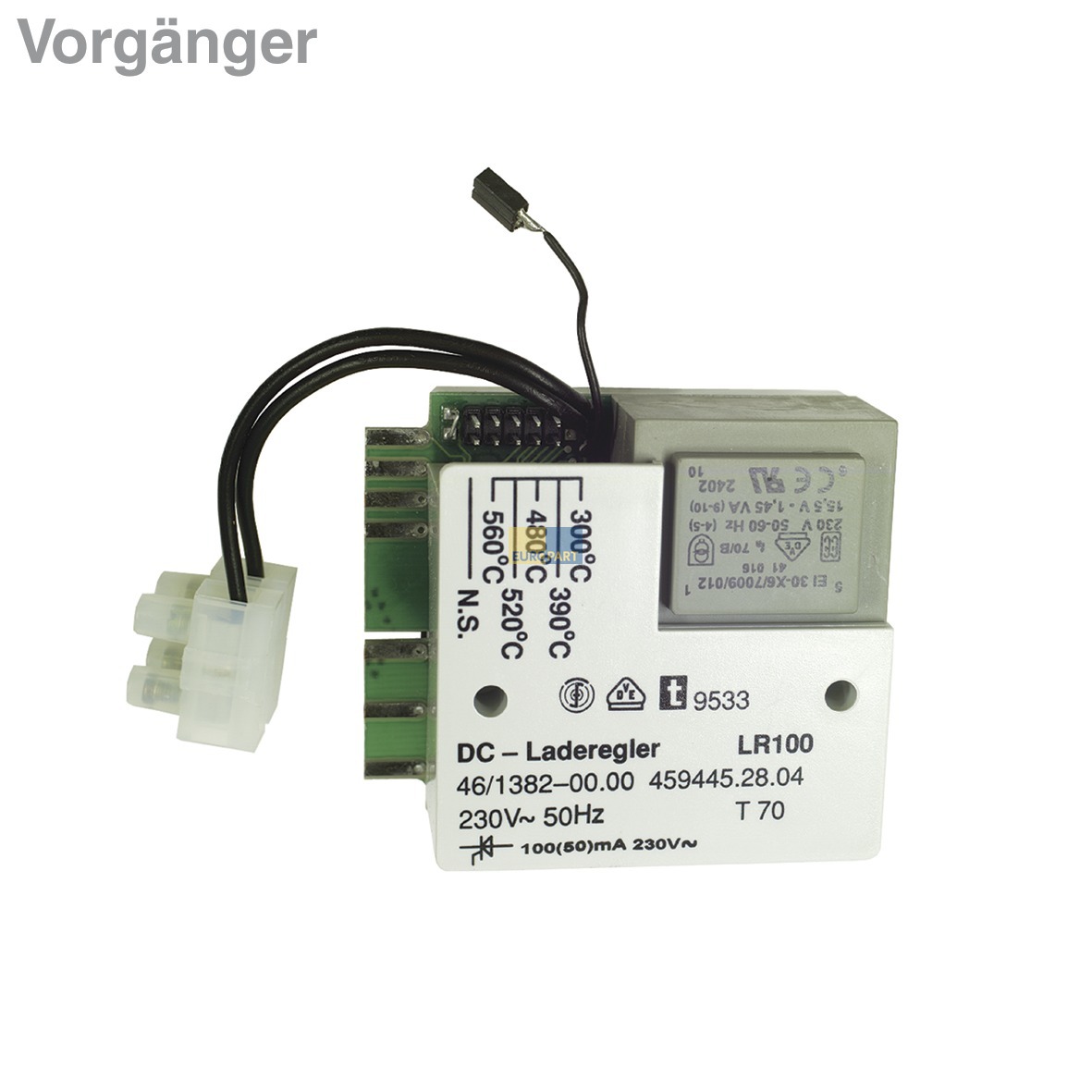

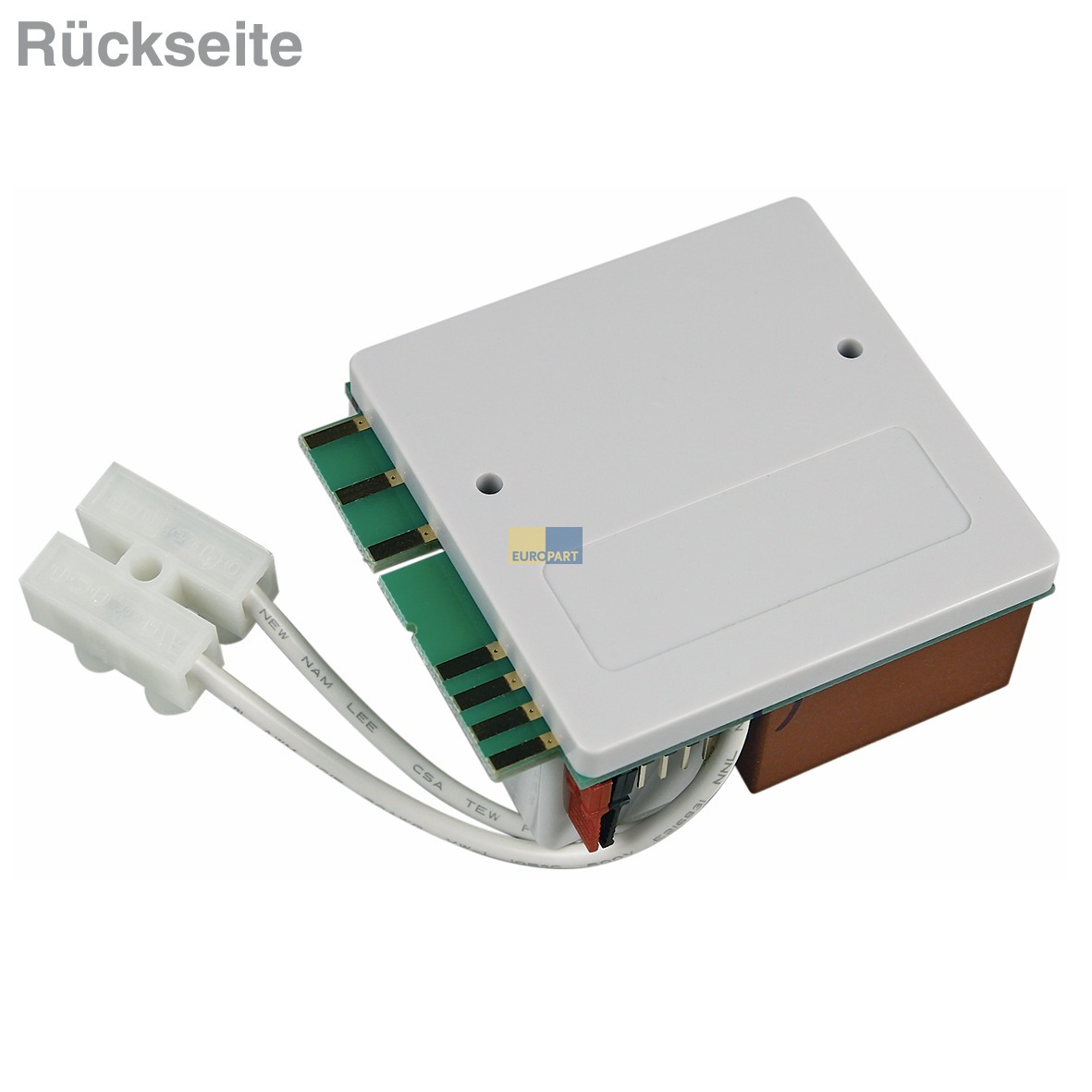

Elektronischer Aufladeregler für Nachtspeichergeräte mit Hochtemperatur - Platinfühler
OT: OriginalTeil Dimplex 338840.
Passend auch wie BSH-Gruppe 00608177.
Die Abschalttemperatur des Ladereglers ist durch eine Steckvorrichtung variabel einstellbar auf: 300° C, 390° C, 480° C, 520° C, 560° C.
Der Platin-Restwärmefühlereingang hat bei 20° C Kerntemperatur einen Widerstandswert von 108 Ohm.
Passender Potentiometer 10kOhm: Europart-Nr. 236077, passender Restwärmefühler PTC: Europart-Nr. 236201.
Achtung:
Reparatur bzw. Austausch von Aufladereglern an asbesthaltigen Speicherheizgeräten sind im Bedarfsfall stets von Fachbetrieben durchzuführen, die Sachkunde nach Nummer 2.6 (1) der TRGS 519 nachweisen können.
Verwendungsabgleich: Benötigte Typenschild-Angaben auf dem Haushaltsgerät (BSH-Gruppe / Dimplex):
- Erzeugnis-Nr. (E-Nr.)
- Fertigungsdatum (FD)
- Marke
Optimal: alle Daten notieren / abgleichen.
Passend u.a. für folgende Geräte:
• 46/0006(00) VK24 7310-0000
• 46/0073(00) VF75 7302-7506
• 46/0073/01 VF75 7507-7509
• 46/0073/02 VF75 7610-8203
• 46/0083(00) VF20 7302-7505
• 46/0084(00) VF20-HY 7302-7310
• 46/0093(00) VF30 7302-7505
• 46/0094(00) VF30-HY 7302-7310
• 46/0103(00) VF40 7302-7505
• 46/0104(00) VF40-HY 7302-7310
• 46/0113(00) VN40 7302-7506
• 46/0113/01 VN40 7507-7609
• 46/0113/02 VN40 7610-7902
• 46/0123(00) VF50 7302-7505
• 46/0124(00) VF50-HY 7302-7310
• 46/0133(00) VF60 7302-7505
• 46/0134(00) VF60-HY 7302-7310
• 46/0145(00) VF70 7311-7505
• 46/0146(00) VN30 7302-7506
• 46/0146/01 VN30 7507-7609
• 46/0146/02 VN30 7610-7902
• 46/0203(00) FS12 7302-7503
• 46/0213(00) FS18 7302-7503
• 46/0223(00) FS24 7302-7503
• 46/0233(00) FS30 7302-7503
• 46/0243(00) FS36 7302-7503
• 46/0253(00) FZ12 7302-0000
• 46/0263(00) FZ18 7302-0000
• 46/0273(00) FZ24 7302-0000
• 46/0283(00) FZ30 7302-0000
• 46/1382(00) LR100 0000-0000
• 46/2000(00) S15 7405-7506
• 46/2000/01 S15 7507-7609
• 46/2000/02 S15 7610-0000
